2010年03月

2010年03月31日

JANOME GRAPHICA 分解整備 その3

_932sisyuu_Ed01
(Nikon D100 Micro-NIKKOR 55mm F3.5)
( 1/50 絞り開放)

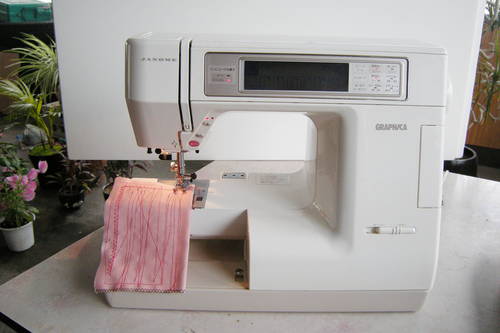

タッチパネルを触っていたら反応したので縫ってみました。こんなに綺麗に縫えるならお金を出してでも液晶パネルを交換したほうがいいのでしょうか。悩めるところです。


koufukutei at 17:24|PermalinkComments(0) ミシン

2010年03月30日

野球解説者 立浪和義様へ

開幕の対広島三連戦。テレビとラジオで立浪様の解説を聞きました。素人と変わらないコメントしか発しない今までの解説者と違いました。プロ中のプロしか分からないような技術的な説明で野球を見る聴く楽しさに新たな発見をさせてもらいました。様と呼びたくなりましたよ。

と同時に選手の時はクールに思えた立浪様が意外や意外、よう喋りますから一気に親近感を覚えました。

ドラファンであなたのデビュー戦ももちろん見ていました。いずれは監督になられると思っていますが今は十分体を休めていただきながら今年1年は解説もよろしくお願いします。

koufukutei at 21:22|PermalinkComments(0) その他

JANOME GRAPHICA 分解整備 その2

あらゆる手を尽くしましたが症状は改善されませんでした。やはり液晶タッチ画面の反応が悪いときは交換するしかないようですね。

高度な高級ミシンも本縫いしか出来ない単機能ミシンとしてのみ機能しています。

参考までにメイン基盤のコンデンサー交換について書いておきます。

_922konndennsa-_Ed01

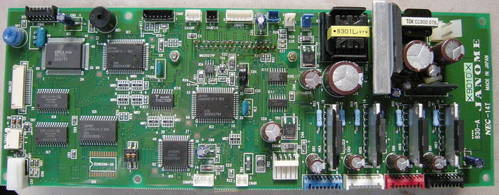

これが部品交換後の基盤です。

私も全然分かっていないのですが経験により経年で劣化する部品は分かります。表面実装タイプのコンデンサーで基板上に5個あります。

16V47μF。1本10円程度です。付いている実装タイプを普通のコンデンサーに取り替えるだけです。実際に5個のうち1個ははがして初めて分かる程度ですが液漏れと電極の腐食がありました。背が高いので2個は折り曲げないといけません。写真の左上と右下です。



koufukutei at 16:39|PermalinkComments(0) ミシン

2010年03月29日

SINGER 6212C

_907sinnga-2_Ed01

(Nikon D100 Micro-NIKKOR 55mm F3.5)
( 1/100 F5.6)3枚とも


この直線と円で構成されたデザインがすばらしい。
機構は非常にシンプルでユニークです。普及型の機種だろうと思います。

メンテナンスは終わりましたがボビンがないので試し縫いは後日となりました。

_910sinnga-2_Ed01



_913sinnga-2_Ed01





koufukutei at 19:20|PermalinkComments(0) ミシン

2010年03月26日

毒蛇 ハブ毒

_903dokuja


自身が製造したハブ血清は完璧だと思っていた研究者は現地でハブ咬症の凄まじさを目の当たりにして驚嘆した。
それ以来ハブに咬まれて命を落とす人を減らしたい、不自由な体になる人を減らしたいと情熱的に研究し、ついに予防ワクチンを開発するというドキュメンタリーです。
ハブの恐ろしさがよくわかりました。またハブ捕り名人や採毒名人の話が出てきて大変興味深く一気に読みました。

考えてみれば手に入れてから1年以上も目の前の本箱にあったのに最近まで忘れていました。気が付きませんでした。もちろん読みたかったのに。
続きを読む

koufukutei at 18:04|PermalinkComments(0) その他

2010年03月25日

庭の桜 花開く

冷たい雨に打たれながら今年も咲き始めました。まだ2輪だけです。来週末くらいが満開でしょうか。早く雨が上がって欲しいものです。

_891sakura2010_Ed01
(Nikon D100 Micro-NIKKOR 55mm F3.5) 1/100 F8


koufukutei at 16:16|PermalinkComments(0) その他

2010年03月23日

JANOME GRAPHICA 分解整備 パネル外し方

1990年製です。ジグザグはもちろん刺繍も出来る当時の最高機種です。ジャンク品を1000円で入手しました。①最高のコンピュータミシンとはどんなものか②とことん修理して遊びたいと言う馬鹿な発想でオークションで落札しました。

_872gurafhia_Ed01
(写真1)

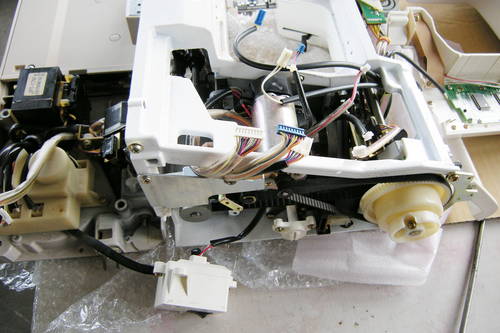

_875gurafhia_Ed01
(写真2)

ここまで展開するのに3時間。その大半は開け方が分からず悩んでいました。上の蓋は問題なく開きました。感覚的に次は右パネルです。目視できるネジは2本。それを外して他のパネルから浮かしても真ん中あたりが外れません。何とか無理して隙間から覗くと2本のネジが内側からパネルを止めているようです。そんなことは常識ではありえないですが。力ずくでは割れてしまいます。何か手がかりがつかめるかと思い底を外しました。これは大ネジ4本だから簡単です。次に前パネルを外しました。いっぱいコネクターが付いていますから写真を撮りながら慎重に。でも素直に外れてくれました。

もう底と前面を外したので、そこからドライバーをこじ入れて右パネルを止めている2本のネジを外しました。やっと開放されました。(写真1)


外したパネルを見て納得しました。


_883gurafhia_Ed01new2_Ed01
(写真3)

左写真の真ん中がそれです。あれを内側から外しました。右の写真を見て分かりますか? 想像力がたりませんでした。すきまから6角レンチを入れて外すのが正解です。6角レンチですよ。そんなのありって言いたいところです。
これに気が付けば5分で右パネルは外れます。ネットで検索しましたけど、これは見つかりませんでした。


いったんパネルを外してしまえば、後は簡単。底部の刺繍をする時に生地を動かす装置がしっかり固着していましたから、それを溶かして動かしただけです。ついでにその他の駆動部に十分注油して動きを確かめたら終わりです。

あとは元通りに組んでテストです。その結果が最後の写真です。上糸巻き問題なし。上下の糸をかけて試し縫い。OKです。綺麗に縫えています。心配していた液晶も文字が読めますからOKでしょう。しかしタッチパネルの反応がよくないです。あとはそれだけです。

でも昨日の午後から始めたわけですから自分としては、ここまで出来れば満足です。しっかり遊んでもらいました。送料込みでも2000円ちょっと。安い遊びです。

_884gurafhia_Ed01
(写真4)

まだまだ整備は続きます。
さて、いつ完了となるやら。


koufukutei at 21:36|PermalinkComments(0) ミシン

2010年03月22日

TREK MULTI-TRACK 750

_859totekku_Ed01
(Nikon COOLPIX P50 Pモード)

天気がよかったのでいつものコースを走ってきました。風があって温度設定10度のウェアでちょうどでした。2月の末には20度くらいの日があり春のようでしたがまた寒くなりましたねぇ。

今日撮った写真です。1990年代初めのモデルです。オリジナルはサンツアーの7速、フラットバーですがブルホーンバーが使いたくて今の仕様になりました。

まずバーコンの7速用は手に入らずアルテグラ8速です。これに伴いハブはXT8速となっています。このフレームとフォークの組み合わせは非常に直進性が高く走り出せばすぐに気が付きます。クロモリですから軽いわけはないのですが走行は快適です。
メインチューブはTrue Temperのdouble buttedです。

_861totekku_Ed01
(Nikon COOLPIX P50 Pモード)

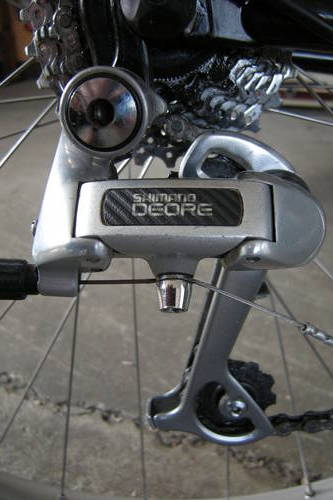

古い7速用ディレーラーですが問題なく8速で使えます。ふり幅に余裕を持たせた設計なのでしょう。




koufukutei at 20:13|PermalinkComments(0) 自転車

2010年03月19日

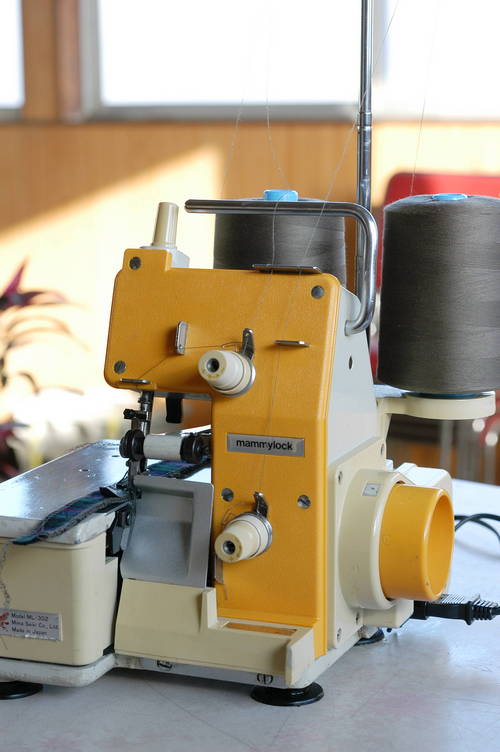

ロックミシン美馬精機 ML-302 (調整編)

_829pegasasu2_Ed01
(Nikon D100 Micro-NIKKOR 55mm F3.5)
( 1/60絞り開放)

調整箇所は右ルーパーと糸調子器だけでした。そこで今日はロックミシンのルーパー調整の話を。

まず古いミシンを調整する時は最初に針を新品と交換することです。前後を間違えずに針棒の針止めにあたるまできっちりと差し込みます。ロックミシンの場合はこれが調整の基準になるからです。

次にその針の後ろ側のえぐりの部分と左ルーパーの先端が紙一重の隙間が出来るように調整して固定します。最後に左右のルーパーの先端が最接近するときに右ルーパーの位置を決めます。左右は1mm位、前後はさわる位にして固定します。手で弾み車をまわして右ルーパーが左へ動き針と交差する所で止めます。このとき針との隙間が紙一重あればベストです。針は右ルーパーの裏側のえぐりをなめる様に動きます。

試し縫いは布を挟まずに空縫いします。30cm位縫ってみて途切れなく綺麗なループが出来ればOK、出来ていないところが一箇所でもあれば再調整します。


_850pegasasu2_Ed01
(Nikon D100 Micro-NIKKOR 55mm F3.5)
( 1/60絞り開放)

刃物もよく切れています。


koufukutei at 17:53|PermalinkComments(0) ミシン

2010年03月16日

シクラメン

_827sikuramennnonae_Ed01
(Nikon D100 Micro-NIKKOR 55mm F3.5)
( 1/60絞り開放)

昨年の11月20日に種を蒔いたシクラメンです。正月5日に写真の真ん中が初めて発芽しました。長い時間かけて芽を出しても一週間くらいでしおれてしまったり、かなり大きくなってからもそこで命が尽きたりしてここまで育ったのは10個くらいです。なお葉の大きさは15mmほどです。
実はこの種は一昨年の暮れに貰ったシクラメンから採取したものでその親は今も綺麗な花を咲かせています。秋になれば親子で花の競演となりそうです。

もう少し葉が出たら最初の植え替えです。



koufukutei at 16:17|PermalinkComments(0) その他

2010年03月15日

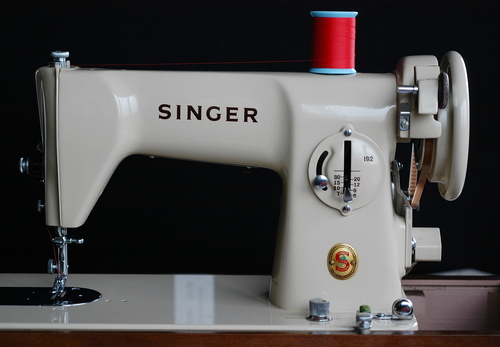

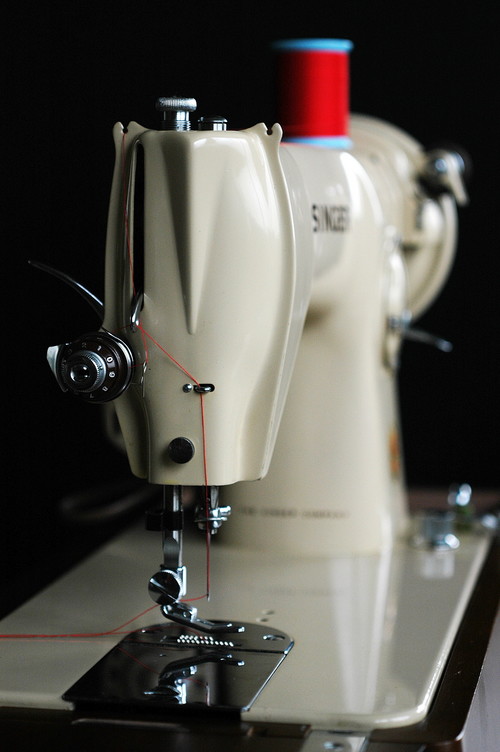

SINGER 192U

_801pegasasutosinng-_Ed02
(Nikon D100 Micro-NIKKOR 55mm F3.5)
( 1/60絞り開放)

整備が終わりました。といっても固着はなく洗浄と注油だけです。モーターは分解してコンプレッサーで吹いて軸に薄くグリスを塗しました。フットコントローラも問題なし。

糸をかけて試し縫いしましたが問題もなく綺麗な縫い目でした。完璧です。製造年はまだ不明ですが1960年代でしょうか。

私が気に入ったのはこの色です。全体はアイボリーでロゴは茶色。柔らかな雰囲気がいいですね。

_808pegasasutosinng-_Ed01
(撮影データー同じ)

_796pegasasutosinng-_Ed02
(撮影データー同じ)

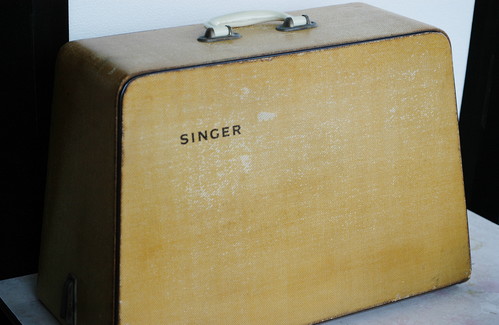

このケースも木製で頑丈です。ミシンの上から被せるだけでロックされる仕掛けです。ミシン本体と合わせると20kgは軽くオーバーでしょう。


koufukutei at 15:22|PermalinkComments(0) ミシン

2010年03月12日

ロックミシン ペガサス(美馬精機)ML-302

_774pegasasuミシンにも縁かがり機能はありますが能率を考えればロックミシンは必要でしょう。

と思いオークションで落札しました。フットコントローラー無しですから格安でした。早速すべてのカバーを外して手で動かしてみたら右ルーパーが押さえに少しさわっていました。とりあえず取り付けネジをゆるめて右にずらしたら他に問題はなく動きました。しめしめ何とかなりそうです。前職でペガサスの工業用ロックミシンの保守もしていましたから。
写真のように紐を伝って各部を潤滑する仕掛けは工業用と同じです。(工業用はオイル循環の装置も付いていますが)

そしてすべての可動部に油を注してコンプレッサーで吹きました。つぎにモーターも分解してみました。ブラシが簡単に交換できるようになっていましたから、それもはずして掃除しました。減りは半分以下でしたから当分は大丈夫でしょう。軸受けに薄くグリスを塗って元に戻しました。コントローラがなかったので手持ちの新品を使おうとしたらコネクターが合いません。仕方なく付いているコネクターを外して新しいものと付け替え、試してみたらモーターは快調に回りました。

ベルトの張りに気をつけてミシンに取り付けます。フットコントローラーを軽く押すと心地よい音をたててミシンが動きました。
あとは糸を通してテストです。



koufukutei at 20:46|PermalinkComments(0) ミシン

2010年03月09日

フットコントローラー

_751futtokonn

_762futtokonn

今日も雨でしたから自転車には乗りませんでした。残念です。
それでまた今日もミシンの話です。

これがオールドブラザーのフットコントロール(ミシンの足踏みペダル)です。整備しようと開けたところです。
これを見てなるほどと納得しました。と言うのもこのフットコントロールは驚くことに現状で生きています。普通に使えます。でもこれから安心して使うにはせめて電線だけでも変えようと思ったわけです。

開けてビックリですね。5本並んでいるばねのような物は抵抗です。ニクロム線でしょうか。下の白い部分は碍子です。ブラザーの近くには日本碍子(NGK)がありますからそこで作った物かもしれません。

ペダルを踏むと横長の銅版が端子の上をスライドしていき抵抗が次第に小さくなり出力電圧が上がります。つまり踏み始めはゆっくりモーターが回りいっぱいまで踏み込むと回転が上がるのです。50年以上前から今と同じですね。

理屈は同じでも作りが違います。現代のものでもフットコントローラーの不具合は時々あるようですが、この頑丈さでは壊れるところがありません。

洗浄して可動部にはリチウムグリス、電気が流れる部分には接点グリスを塗っておきました。電線は張り替えました。

_759futtokonn

メンテナンス後の写真です。

koufukutei at 18:38|PermalinkComments(0) ミシン

2010年03月08日

ブラザー コミュニケーション スペース

行ってきましたよ。
ここはブラザーの創業期から現在の製品まで展示してあり歴史や構造や製品情報を知ることが出来ます。

所有しているオールドブラザーミシンのことが知りたくて写真を持って行きました。受付嬢さんにその旨を告げおいて展示を見ていたら、早速調べた結果を教えて下さいました。

その結果1947年から製造されたHA1-B2という機種であることが分かり館内にも展示されていました。
第二次大戦後の最初の製品であり物資の不足している時代にこれほど完成度の高いミシンが出来たことはまさに驚きです。そしてケースは1955年から製造のLP-201と分かりました。

最新の家庭用刺繍ミシンから工業用の本縫模様縫ミシン等も展示してありミシンに興味のある方には必見のスポットですよ。




koufukutei at 15:53|PermalinkComments(0) ミシン

2010年03月06日

突然のミシン

最初にミシンが届いたのが先月の5日だったか。
その数日前に偶然にも(自然の流れか)ミシンオタクにして裁縫もされている方(男性)のHPにたどり着き大いに感激してしまい急にミシンが欲しくなりました。
そこで早速オークションで落札たと言う分けです。

紹介済のオールドブラザーやもう少し新しい時代の物まで4台あります。今は縫う練習をしながらそれぞれの特徴を見極めているところです。ボタンホールにしても完全自動のミシンは1台で他のは半自動です。実際に使うボタンを押さえ金にセットするだけで自動でホールが縫えるなんてすごいですね。しかも30年も前のミシンで。

さて春物のシャツでも縫ってみましょうか。



koufukutei at 15:33|PermalinkComments(0) ミシン

2010年03月05日

オールドブラザー2

_722o-rudoburaza-
_740o-rudoburaza-
_746o-rudoburaza-


お手入れが済みました。
ボビンとボビンケースは現代の物を使い上糸調子は感で決めました。そしておそるおそるフットペダルをそーっと踏むとスルスルと縫えていきます。一杯踏んでもスムーズに縫えます。
あっけなくスムーズに縫えます。

大変綺麗な縫い目です。音も大変静かです。所有している4台の中で最も静かです。もう恐れ入りましたと言うしかありません。

はっきり分かりませんがおそらく50年以上前に製造されたミシンでしょう。

試し縫いの結果を見てから調整しようと思っていたので、まだ一切していませんし、もうする必要もありません。針棒のがたつきもありません。経年で硬くなっていた油を溶かして洗浄して再度注油しただけです。

どうです、このケースがいいでしょう。木製です。板にビニールコーティングしたクロスが張ってある、そんな感じです。そしてコーナーを皮で補強してあります。取っ手も革張りですが20kgはあろうミシンを下げるため芯は鉄です。

本縫いしか出来ませんがすでに完成されたミシンです。




koufukutei at 16:41|PermalinkComments(0) ミシン

2010年03月03日

草刈

_698kusakari

川の堤防の草刈です。きのうのことです。
造園業者の方が数人でやっていましたが写真の部分はまだ
beforeですよ。これで草刈やる意味があるでしょうか。

ここは私がサイクリングを楽しんでいるいつものコースです。
ここ1年で何十回も通っていてよく知っているところです。
川の堤防としては非常によく管理されていてご覧の様に河川敷には舗装された部分もあり散歩やジョギングやサイクリングを楽しむ人が利用しています。近くにはゲートボール場も整備されています。それが川の両岸にあります。

草刈も年に数回実施されていつも快適です。
ですが今回はちょっとタイミングがよくなかったですね。



koufukutei at 19:52|PermalinkComments(0) その他

2010年03月02日

双子のガーベラ

_713futagonohana


双子の花です。去年の秋に花が終わってから養生していました。一ヶ月前からつぼみが大きくなり咲きました。双子です。
よく見ると茎が2本くっついているのが分かります。

koufukutei at 17:22|PermalinkComments(0) その他

オールドブラザー

_677buraza-misinnいま整備中の古いミシンです。よく見て下さい。

針棒や他の部品にメーカー名と部品番号?が打刻されています。

機械好き人間にはたまりませんねぇ。

1950年代製と想像していますが当時のメーカーの製品に対する思い入れのようなものを感じます。

じつはこのミシン電動なんですよ。

くわしい修理の内容は次回に。

koufukutei at 10:28|PermalinkComments(0) ミシン

2010年03月01日

虹 005


きのうの10時の出来事です。雨が上がって
気が付いたら店内の暖簾に虹が…

外の水溜り?に反射したのでしょうか。水溜りと言っても舗装してあるし…よく分かりません。
あわてて写真撮りました。

綺麗な虹。これは朝から縁起がいいやと喜んで大勢の来客を期待したけど…



koufukutei at 18:40|PermalinkComments(0) その他

開店

DSC_7023_258koufukutei_Ed01
(2010年5月)

yahoo!で書いていたブログをうっかりして全部削除してしまい、こちらで新規スタートです。

今日は最初ですからまずは当店のご案内から。

この季節のおすすめは①ざるそば②煮込みうどんです。
そばは米と一緒で秋から初冬にかけて取れますから寒いときこそ一番おいしいんですよ。

お熱いのがお好きな方には味噌煮込みうどんとカレー煮込みうどんがお勧めです。またメニューにはないですが激辛うどんを打つ時もあります。その時は店頭に案内を出しますから辛口に自信のある方はお試しください。

それから天ぷらにも力を入れています。えびと野菜の天ぷらで単品の盛り合わせのほか定食にも天ぷらが付きます。

当店ではすべての単品メニューに300円プラスで定食をセットさせていただいています。(天ぷら、漬物、ご飯)

ぜひご来店をお待ちしています。


koufukutei at 17:19|PermalinkComments(0) お店
